Ситуационные центры

Ситуационный центр — самая современная форма реализации системы поддержки принятия решений, основанная на технологиях моделирования и анализа ситуаций, предельно концентрированном представлении информации и обеспечивающая интегральное управление.

Ситуационный центр представляет собой комплекс специально организованных рабочих мест для персональной и коллективной аналитической работы по оперативному управлению, контролю и мониторингу различных объектов и ситуаций. Основным назначением Ситуационного центра является поддержка принятия стратегических решений на основе визуализации и углубленной аналитической обработки оперативной информации.

Ситуационные центры осуществляют сбор необходимой информации, в том числе и на основе данных дистанционного зондирования Земли (ДЗЗ) из космоса, ее анализ, подготовку справок и аналитических материалов, моделирование интересующих руководство и специалистов сценариев развития событий, одновременно с этим осуществляется визуализация подготовленной информации.

По масштабу своей деятельности Ситуационные центры условно можно разделить на:

  • стратегические (предназначены для федеральных и региональных органов государственной власти, федеральных министерств и крупных национальных и транснациональных компаний; позволяют решать глобальные задачи, прогнозировать долгосрочные тенденции);
  • оперативные (в т. ч. диспетчерские центры; предназначены для органов хозяйственного и муниципального управления, крупных компаний, чрезвычайных служб).

Ситуационные центры обеспечивают решение следующих задач:

  • мониторинг состояния объекта управления, прогнозирование развития ситуации на основе анализа поступающей информации;
  • моделирование последствий управленческих решений с использованием информационно-аналитических систем;
  • экспертная оценка принимаемых решений и их оптимизация;
  • управление в кризисной ситуации.

Ситуационные центры могут быть стационарными и мобильными.

Одним из главных направлений деятельности компании «Совзонд» является создание Ситуационных центров для задач регионального и отраслевого управления с использованием программно-аппаратных средств визуализации пространственных данных и их информационно-аналитическое обеспечение на базе геоинформационных технологий, космических снимков и цифровых карт.

Ситуационный центр состоит аппаратного, программного и информационно-аналитического комплексов.

  СИТУАЦИОННЫЙ ЦЕНТР (СЦ)
Аппаратный комплекс Программный комплекс Информационно-аналитический комплекс
Системы отображения информации Служебное программное обеспечение  БД «Космические снимки»
  • Демонстрационные системы (видеостены)
Программное обеспечение для обработки и анализа информации БД «Картографическое обеспечение»
  • Интерактивные системы (TTS)
ГИС-приложения ИАС «Космический мониторинг»
Средства аудио- и видеоконференцсвязи   Модуль «Урожай
 Компьютерные системы хранения и обработки информации   Модуль «Лесник»
Система управления СЦ   Модуль «Нефтяник»
    Модуль «Мониторинг транспорта»
    ИАС «Поиск пространственной информации»
    ИАС «ГЕОСЕРВЕР»

Аппаратный комплекс

Техническое оснащение Ситуационного центра чаще всего включает в себя системы отображения информации, средства аудио- и видеоконференцсвязи, компьютерные системы хранения и обработки информации, системы управления.

Системы отображения информации

Демонстрационные системы

В качестве демонстрационной системы в Ситуационном центре используется видеостена —система мультиэкранного отображения данных различного вида (видеоизображения, электронные карты, графики и диаграммы, текстовая документация в электронном виде).

Видеостена — это единый информационный экран, собранный из отдельных модулей и управляемых специальным контроллером. Модульный принцип позволяет создавать видеостены сколь угодно больших размеров. Существуют видеостены площадью в десятки и даже сотни квадратных метров.

Благодаря модульной конструкции видеостена может конфигурироваться индивидуально под конкретные помещения и задачи. Ключевым свойством видеостены является разрешение и, соответственно, информационная емкость, позволяющая представлять на одном экранном поле множество «окон», содержащих полноценные изображения от множества источников.

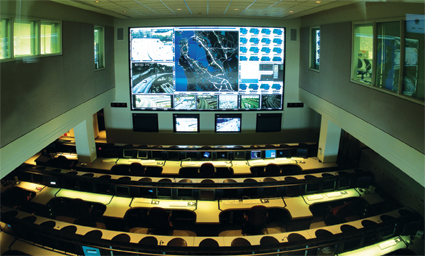

Мультиэкранная видеостена Ситуационного центра

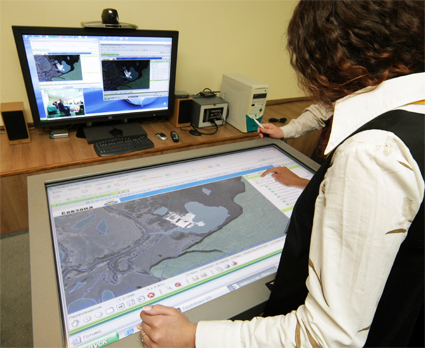

Интерактивные системы

В Ситуационных центрах, предназначенных для задач регионального и отраслевого управления важную роль играют интерактивные программно-аппаратные комплексы визуализации пространственной информации. Управление работой комплекса производится прикосновениями пальцев к поверхности монитора, расположение которого в горизонтальной плоскости, т. е. в виде стола, делает удобным просмотр и анализ отображаемых пространственных данных группой людей.

Компания «Совзонд» осуществляет поставку программно-аппаратных комплексов визуализации пространственной информации TTS, производства компании TTSystem.

Более подробную информацию о программно-аппаратных комплексах TTS можно узнать на сайте компании TTSystem — www.ttsglobal.ru.

Средства аудио- и видеоконференцсвязи

Помимо телефонной связи и электронной почты современный Ситуационный оборудуется аудио- и видеоконференцсвязь, системой телеприсутсвия. Это позволяет привлекать к обсуждению задач и выработке решений удаленных экспертов, с которыми можно вести непосредственный диалог. Кроме того имеется возможность видеть происходящее на месте событий и т. д. Видеоконференцсвязь обеспечивается наличием каналов связи и средств приема-передачи аудио- и видеоинформации.

Работа в составе Ситуационного центра систем конференцсвязи, доступ к общественным информационным каналам и системам вещания так же подразумевает наличие высококачественных систем звукоусиления и звуковоспроизведения.

Система видеоконференцсвязи

Компьютерные системы хранения и обработки информации

Моделирование и анализ возможного развития ситуаций, построения прогнозов в Ситуационном центре требует больших вычислительных мощностей и соответствующего программного обеспечения. В состав компьютерного парка Ситуационного центра входят графический контроллер, рабочие станции подготовки информации, серверы хранения данных и т. п.

Вычислительные мощности и серверное оборудование системы хранения и обработки информации

Система управления Ситуационным центром

Система управления Ситуационного центра обеспечивает взаимодействие всех его элементов. В силу высокой сложности система управления обычно требует постоянной работы квалифицированного обслуживающего персонала.

Использование интегрированных систем управления дает возможность контролировать всё оборудование Ситуационного центра. Все необходимые сценарии работы оборудования заранее программируются специалистами, поэтому пользователи Ситуационного центра видят только интуитивно понятный интерфейс управления, соответствующий сценарий работы оборудования активируется простой командой.

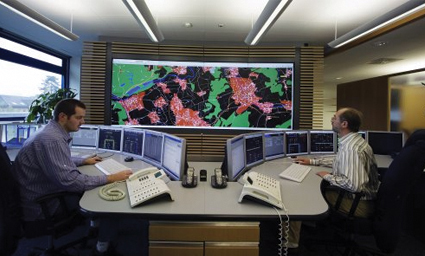

Система управления Ситуационным центром

Программный комплекс

Программное обеспечение (ПО) для эффективного функционирования Ситуационного центра, условно можно разделить:

  • служебное ПО,
  • ПО для обработки и анализа информации,
  • ГИС-приложения.

Служебное программное обеспечение

Служебные программы предназначены для управления всем компьютерным оборудованием и терминальными устройствами. Они обеспечивают взаимодействие всех элементов технического оснащения Ситуационного центра.

Служебное программное обеспечение позволяет поддерживать сценарии отображения информации и оперативное управление ими, требующие множество согласованных действий по управлению аппаратными средствами Ситуационного центра. Оно также позволяет эффективно управлять практически всеми режимами работы аудиовизуальных и других систем.

Как правило для обслуживания функционирования Ситуационного центра используется стандартное лицензионное программное обеспечение или собственные разработки компаний, оборудующих Ситуационные центры.

Программное обеспечение для обработки и анализа информации

В зависимости от назначения Ситуационного центра и характера поступающей информации используется различное прикладное программное обеспечение. К нему можно отнести программные системы математического и статистического анализа, моделирования, обработки и анализа изображений и т. д.

Одним из главных и перспективных источников пространственной информации для Ситуационных центров являются данные ДЗЗ (космические снимки). Для обработки и анализа данных ДЗЗ компания «Совзонд» поставляет программные продукты Trimble INPHO и ENVI.

Trimble INPHO — полнофункциональная фотограмметрическая система, включающая в себя стандартные задачи обработки космических снимков: геокодирование, ортотрансформирование, стереовекторизация, создание цифровых моделей местности и рельефа.

ENVI является одним из наиболее удачных и доступных программных продуктов для визуализации и обработки данных ДЗЗ, который включает весь набор инструментов для проведения полного цикла обработки данных — от ортотрансформирования и пространственной привязки изображения до получения необходимой информации, ее анализа и интеграции в геоинформационные системы.

Для быстрого и эффективного освоения программных комплексов Trimble INPHO и ENVI предлагаем пройти обучение в Консалтинговом центре компании "Совзонд"

ГИС-приложения

Геоинформационная система (ГИС) — современная компьютерная технология для сбора, хранения, анализа и графической визуализации пространственных данных и связанной с ними информации.

Геоинформационные системы объединяет традиционные операции при работе с базами данных — запрос и статистический анализ — с преимуществами полноценной визуализации и пространственного анализа. Возможность геоинформационных систем оперировать как векторными так и растровыми данными существенно расширяет сферу их применения. Все это предоставляет уникальные возможности для применения ГИС в решении широкого спектра задач, связанных с анализом явлений и событий, прогнозированием их вероятных последствий, планированием стратегических решений. А это и является главным назначением Ситуационного центра.

Инструментом для построения геоинформационных систем служат ГИС-приложения — специальные программные продукты. Среди достаточно большого их разнообразия выделяется семейство программных ГИС-продуктов ArcGIS от компании ESRI, официальным дистрибьютором которой является компания «Совзонд».

ArcGIS — оптимальное решение для построения корпоративных, отраслевых, региональных, государственных ГИС. Программные продукты ArcGIS, создаваемые на основе самых современных компьютерных технологий, поддерживают все открытые (OGC) стандарты, что позволяет использовать их во многих прикладных сферах и на разных уровнях организации работы (настольные, серверные и мобильные ГИС).

Информационно-аналитический комплекс

Состав Информационно-аналитического комплекса (ИАК) зависит от назначения Ситуационного центра и задач, для решения которых он создается. В базовом варианте, предлагаемом компанией «Совзонд», ИАК включает в себя базы данных (БД) «Космические снимки» и «Картографическое обеспечение», информационно-аналитические системы (ИАС) «Космический мониторинг», «Поиск пространственной информации», «ГЕОСЕРВЕР».

БД «Космические снимки»

Исходной основой единого геоинформационного пространства системы являются пространственные данные. Компания «Совзонд» предлагает уникальный модуль для информационно-аналитического наполнения Ситуационного центра - БД «Космические снимки». Данный модуль представляет собой систематизированную и постоянно обновляющуюся информацию о снимках с существующих и вновь выходящих на орбиту коммерческих космических аппаратов высокого и сверхвысокого пространственного разрешения. Структура, масштабный ряд, функциональное назначение и полнота пространственных данных определяются в зависимости от поставленных задач. Подробно с характеристиками данных с космических аппаратов можно ознакомится в разделе «Космические снимки»

БД «Картографическое обеспечение»

Картографическое обеспечение систем является на сегодняшний момент одной из приоритетных задач, как государственных предприятий, так и негосударственных компаний, работающих в сфере геоинформационных технологий. Связано это с разнообразными причинами: развитие систем глобального позиционирования, муниципальных ГИС, телекоммуникационных систем третьего и четвёртого поколений и др.

В настоящий момент самыми массовыми в использовании являются цифровые картографические материалы масштабов 1:10 000 и 1:25 000, цифровые топографические планы масштаба 1:2 000. От состояния этих данных зависит оперативность решений при выполнении законодательных, технических, социальных мероприятий, управлении хозяйственной деятельностью, решении задач эксплуатации объектов недвижимости, обеспечении задач дорожно-мостового и жилищного строительства, задач навигации, геодинамики, а также других задач, связанных с использованием пространственной информации.

Компания «Совзонд» предлагает БД «Картографическое обеспечение» состоящие из векторной карты на интересующую территорию и атрибутивной информацией по объектам. Детальность и актуальность на актуальность временного отображения информации зависит от поставленной задачи.

Благодаря геоинформационным технологиям, базирующимся на БД «Картографическое обеспечение», значительно упрощается принятие решений на различных уровнях работы

ИАС «Космический мониторинг»

Перспективным элементом Информационно-аналитического комплекса Ситуационного центра является ИАС «Космический мониторинг».

Главная цель работы этой системы — анализ оперативных данных ДЗЗ из космоса в целях предоставления наиболее полной, актуальной и объективной информации о природно-ресурсном потенциале, экономическом и экологическом состоянии региона для принятия управленческих решений.

В основе разработки лежит комплекс интегрированных информационных технологий, адаптированных к применению в составе информационно-аналитических системе, предназначенных для решения задач, связанных с динамическим формированием наборов пространственных данных, построением тематических интерактивных карт и картограмм на основе топологических связи пространственной и семантической информации, обработкой данных спутникового экологического мониторинга. Результаты обработки интегрируются в тематические ГИС для проведения всестороннего анализа и получения информации о динамике развития позитивных и негативных процессов.

В рамках ИАС «Космический мониторинг» решаются следующие основные задачи:

  • оперативное получение данных ДЗЗ наиболее полно обеспечивающих мониторинг тех или иных видов природных ресурсов, экологических проблем, чрезвычайных ситуаций;
  • первичная обработка данных ДЗЗ, подготовка их к автоматизированному и интерактивному дешифрированию, а также визуальному представлению на аппаратных средствах Ситуационного центра;
  • глубокий автоматизированный анализ данных ДЗЗ для подготовки широкого спектра аналитических картографических материалов по различной тематике, определения разнообразных статистических параметров;
  • подготовка аналитических отчетов, презентационных материалов на базе данных космической съемки территории, формирование предложений и рекомендаций по решению тех или иных проблем, привлечению инвестиций, перераспределению сил и средств, вкладываемых в те или иные направления.

На сегодняшний день ИАС «Космический мониторинг» условно можно разделить на два подхода получения данных ДЗЗ

  • через дистрибьютора;
  • прием на собственную станцию приема непосредственно с космического аппарата (КА).

В зависимости от поставленных задач специалисты компании «Совзонд» предлагают модули ИАС «Космический мониторинг»:

Модуль «Урожай»

Данный модуль закрывает ключевые мониторинговые и прогностические задачи, решаемые по космическим снимкам в сфере управления сельским хозяйством:

Инвентаризация и картографирование сельхозугодий, оперативный контроль за состоянием посевов различных культур, оценка всхожести, раннее прогнозирование характеристик урожайности, полный мониторинг темпов уборки урожая сельскохозяйственных культур по оптическим и радарным снимкам.

Выявление и прогнозирование неблагоприятных экологических явлений, связанных с сельскохозяйственным природопользованием (ветровая и водная эрозия, засоление, стравливание растительности, вытаптывание почвогрунтов скотом и т.д.), в целях учета этих процессов при планировании сельскохозяйственного природопользования.

Получение независимой и объективной статистической информации об объемах продуктов растениеводства с высокой степенью точности (5–10%) по конкретным полям и хозяйствам.

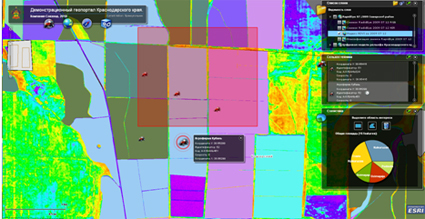

Интерфейс модуля «Урожай»

Модуль «Лесник»

Данный модуль закрывает ключевые мониторинговые задачи, решаемые по космическим снимкам в сфере управления лесным хозяйством:

Выявление существующих вырубок и гарей; оперативный автоматизированный мониторинг появления новых участков, пройденных пожарами, и вырубок (в т.ч. несанкционированных); определение породного состава лесов по оптическим и радарным космическим снимкам; разделение лесов на категории по возрасту, степени спелости, запасу древесной массы, биологической продуктивности.

Изучение по космическим снимкам негативных процессов, воздействующих на лесные массивы: влияния вредителей и болезней, иссушения или переувлажнения лесов, приводящих к их деградации и гибели; изучение влияния метеорологических условий и пирогенных факторов на развитие лесных пожаров в целях совершенствования прогнозирование развития и продвижения очагов возгораний; изучение природных условий, способствующих или препятствующих активной лесохозяйственной деятельности (выявление плоских заболоченных участков, резких перегибов рельефа и т.п. с применением цифровых моделей рельефа и местности).

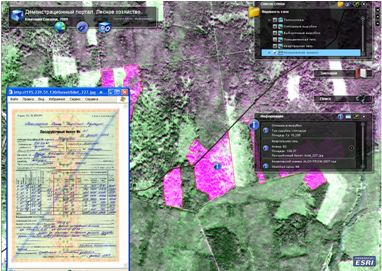

Интерфейс модуля «Лесник»

Модуль «Нефтяник»

Данный модуль закрывает ключевые задачи, решаемые по космическим снимкам в сфере управления нефтяным хозяйством:

Планирование и контроль развития инфраструктуры добычи, транспортировки и переработки нефти и газа; выявление несанкционированных врезок в магистральные трубопроводы и мониторинг появления техногенных объектов в охранных зонах, мониторинг экологического состояния территорий в районах добычи, переработки, транспортировки нефти и газа; выявление территорий, загрязненных нефтепродуктами, мониторинг аварийных разливов нефти; контроль темпов и оценка эффективности рекультивационных мероприятий.

Выявление, картографирование и мониторинг состояния шламовых амбаров, кустовых площадок и прилегающих к ним ландшафтов; инвентаризация и мониторинг состояния и объема карьеров и штабелей гидронамыва песка в районах развития нефтегазовой инфраструктуры; картографирование мест сжигания попутного газа и контроль функционирования факельных установок.

Интерфейс модуля «Нефтяник»

Модуль «Мониторинг транспорта»

Данный модуль обеспечивает решение оперативных мониторинговых задач транспортных средств с использованием GPS/ГЛОНАСС технологий.

Слежение более чем за 10 000 объектов одновременно и предоставление информации о их текущем состоянии в режиме реального времени, сигнализация о различных событиях и отображение состояний транспортных средств; формирование архива маршрутов движения и показателей датчиков транспортных средств, анализ передвижений; автоматизация контроля нахождения транспортного средства в какой либо конкретной области (режим зоны слежения); формирование и предоставление отчетности по результатам движения.

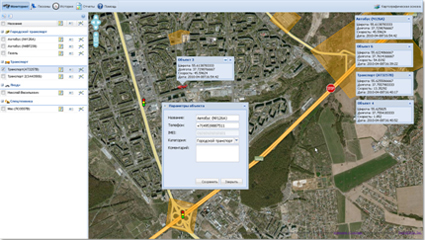

Интерфейс модуля «Мониторинг транспорта»

ИАС «Поиск пространственной информации»

Заметное увеличение спроса со стороны российских заказчиков на данные дистанционного зондирования Земли привело к созданию ИАС «Поиск пространственной информации» Уникальность сервиса состоит в возможности осуществления поиска геоданных по их пространственному положению с фильтрацией данных по задаваемым атрибутивным признакам.

Система, позволяет любому пользователю в оперативном режиме осуществить поиск космических изображений на интересующую территорию, ознакомиться с имеющимся архивом съемки с космических аппаратов WorldView-2, WorldView-1, GeoEye-1, QuickBird, Ikonos, Spot-5, TerraSAR-X, FORMOSAT-2, ALOS(PRISM, AVNIR), RapidEye, «Ресурс-ДК», «Монитор-Э» и др. Это готовое масштабируемое решение для обработки больших массивов пространственных данных.

ИАС «ГЕОСЕРВЕР»

В последнее время во всем мире, в том числе и в России активно развиваются клиент-серверные технологии и WEB сервисы. ИАС «ГЕОСЕРВЕР» - это комплексное решение, предназначенное для геоинформационного обеспечения потребителей картографической, спутниковой, тематической и другой пространственно-протяженной информацией. Все более растущая потребность в пространственных данных обусловлена необходимостью проведения аналитических исследований динамики развития территориальных процессов, что в свою очередь определяет совокупность требований к доступности геоинформационных WEB приложений и составу пространственных данных для решения локальных, региональных и глобальных задач управления, планирования и развития территорий. Под понятием доступности подразумевается обеспечение потенциальных пользователей средой, имеющей необходимый и достаточный функциональный набор манипулирования пространственными данными, с целью получения желаемого результата.

ИАС «ГЕОСЕРВЕР» состоит из двух частей - серверной и клиентской. Основой клиент-серверного решения служит аппаратно-программный комплекс, созданный на базе передовых геоинформационных WEB технологий. Его главной особенностью является применение современных программных средств, реализованных на базе свободно распространяемого программного обеспечения полностью соответствующего стандартам OGC, не требующего лицензирования, что значительно сокращает затраты на разработку подобных проектов не в ущерб качеству конечного продукта. Разработанные с использованием данного программного обеспечения WEB приложения являются кроссбраузеными, что обеспечивает их надежную работу с различными популярными WEB обозревателями.

Клиентская часть ИАС «ГЕОСЕРВЕР», представляющая собой достаточно удобный, интуитивно понятный интерфейс, предназначенный для обеспечения доступа пользователя ко всему функционалу WEB приложения. Данный функционал имеет следующее назначение:

  • общее управление совокупностью пространственных данных;
  • управление многослойными моделями пространственных данных, с целью повышения эффективности пространственного анализа и их наглядного отображения;
  • обеспечение информационно-поисковых запросов по географическим объектам;
  • обеспечение доступа к архивам космических данных ведущих спутниковых операторов;
  • обеспечение доступа к архивам картографических и космических данных организации;
  • обеспечение оперативной публикации актуальной информации и ее срочное доведение до потребителя;
  • обеспечение возможности прямого контроля реализации проектов и наглядное представление результатов, получаемых в процессе их выполнения.

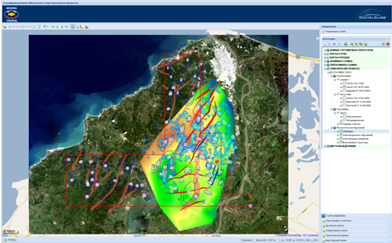

Интерфейс ИАС «ГЕОСЕРВЕР»

Источники

  1. http://www.sovzond.ru/183969/184640/ АППАРАТНЫЙ КОМПЛЕКС
  2. http://www.sovzond.ru/183967/184046/ ПРОГРАММНО-АППАРАТНЫЙ КОМПЛЕКС TTS
  3. http://www.sovzond.ru/183969/184641/ Программное обеспечение (ПО) для эффективного функционирования
    Ситуационного центра, условно можно разделить:
    • служебное ПО,
    • ПО для обработки и анализа информации,
    • ГИС-приложения.
  4. http://www.sovzond.ru/183969/184642/
    Информационно-аналитический комплекс:
    • БД «Космические снимки»
    • БД «Картографическое обеспечение»
    • ИАС «Космический мониторинг

По материалам сайта:
sites.google.com/site/upravlenieznaniami
