Кооперация

 UML

Понятие кооперации (collaboration) является одним из фундаментальных понятий в языке UML. Оно служит для обозначения множества взаимодействующих с определенной целью объектов в общем контексте моделируемой системы. Цель самой кооперации состоит в том, чтобы специфицировать особенности реализации отдельных наиболее значимых операций в системе. Кооперация определяет структуру поведения системы в терминах взаимодействия участников этой кооперации.

Кооперация может быть представлена на двух уровнях:

  • На уровне спецификации - показывает роли классификаторов и роли ассоциаций в рассматриваемом взаимодействии.
  • На уровне примеров - указывает экземпляры и связи, образующие отдельные роли в кооперации.

Диаграмма кооперации уровня спецификации показывает роли, которые играют участвующие во взаимодействии элементы. Элементами кооперации на этом уровне являются классы и ассоциации, которые обозначают отдельные роли классификаторов и ассоциации между участниками кооперации.

Диаграмма кооперации уровня примеров представляется совокупностью объектов (экземпляры классов) и связей (экземпляры ассоциаций). При этом связи дополняются стрелками сообщений. На данном уровне показываются только релевантные объекты, т. е. имеющие непосредственное отношение к реализации операции или классификатора.

В кооперации уровня примеров определяются свойства, которые должны иметь экземпляры для того, чтобы участвовать в кооперации. Кроме свойств объектов на диаграмме кооперации также указываются ассоциации, которые должны иметь место между объектами кооперации. При этом вовсе не обязательно изображать все свойства или все ассоциации, поскольку на диаграмме кооперации присутствуют только роли классификаторов, но не сами классификаторы. Таким образом, в то время как классификатор требует полного описания всех своих экземпляров, роль классификатора требует описания только тех свойств и ассоциаций, которые необходимы для участия в отдельной кооперации.

Отсюда вытекает важное следствие. Одна и та же совокупность объектов может участвовать в различных кооперациях. При этом, в зависимости от рассматриваемой кооперации, могут изменяться как свойства отдельных объектов, так и связи между ними. Именно это отличает диаграмму кооперации от диаграммы классов, на которой должны быть указаны все свойства и ассоциации между элементами диаграммы.


Диаграмма кооперации уровня спецификации

Кооперация на уровне спецификации изображается на диаграмме пунктирным эллипсом, внутри которого записывается имя этой кооперации (рис. 9.1). Такое представление кооперации относится к отдельному варианту использования и детализирует особенности его последующей реализации. Символ эллипса кооперации соединяется отрезками пунктирной линии с каждым из участников этой кооперации, в качестве которых могут выступать объекты или классы. Каждая из этих пунктирных линий помечается ролью (role) участника. Роли соответствуют именам элементов в контексте всей кооперации. Эти имена трактуются как параметры, которые ограничивают спецификацию элементов при любом их появлении в отдельных представлениях модели.

Рис. 9.1. Общее представление кооперации на диаграммах уровня спецификации

Простой класс на диаграмме кооперации обозначается прямоугольником класса, внутри которого записывается строка текста. Эта строка текста называется ролью классификатора (classifier role). Роль классификатора показывает особенность использования объектов данного класса. Обычно в прямоугольнике показывается только секция имени класса, хотя не исключается возможность указания секций атрибутов и операций.

Строка текста в прямоугольнике должна иметь следующий формат:

'/' <Имя роли классификатора> ':' <Имя классификатора>

[':' <Имя классификатора >]*

Здесь Имя классификатора, если это необходимо, может включать полный путь всех вложенных пакетов. При этом один пакет от другого отделяется двойным двоеточием "::". Если не возникает путаницы, можно ограничиться указанием только ближайшего из пакетов, которому принадлежит данная кооперация. Символ "*" применяется для указания возможности итеративного повторения имени классификатора.

Если кооперация допускает обобщенное представление, то на диаграммах могут быть указаны отношения обобщения соответствующих элементов. Этот способ может быть использован для определения отдельных коопераций, которые являются, в свою очередь, частным случаем или специализацией другой кооперации. Такая ситуация изображается обычной стрелкой обобщения, направленной от символа дочерней кооперации к символу кооперации-предка (рис. 9.2). При этом роли дочерних коопераций могут быть специализациями ролей коопераций-предков.

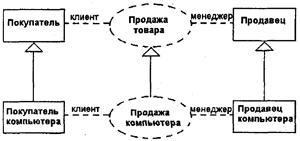

Рис. 9.2. Графическое изображение отношения обобщения между отдельными кооперациями уровня спецификации

В отдельных случаях возникает необходимость явно указать тот факт, что кооперация является реализацией некоторой операции или классификатора. Это можно представить одним из двух способов.

Во-первых, можно соединить символ кооперации пунктирной линией со стрелкой обобщения с символом класса, реализацию операции которого специфицирует данная кооперация (рис. 9.3, а). Так, если в качестве класса рассмотреть "Заказ на покупку товара", у которого имеется операция "оформить_заказ (), то ее реализация может быть специфицирована в форме кооперации.

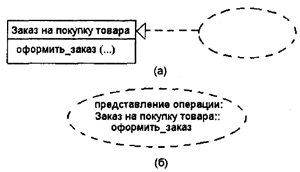

Рис. 9.3. Способы представления кооперации, которая реализует операцию класса

Во-вторых, можно просто изобразить символ кооперации, внутри которого указать всю необходимую информацию, записанную по определенным правилам (рис. 9.3, б). Эти правила определяют формат записи имени кооперации, после которого записывают двоеточие и имя класса. За именем класса следует двойное двоеточие и имя операции.

Подобное общее представление кооперации на уровне спецификации используется на начальных этапах проектирования. В последующем каждая из коопераций подлежит детализации на уровне примеров, на котором раскрывается содержание и структура взаимосвязей ее элементов на отдельной диаграмме кооперации. При этом в качестве элементов диаграммы кооперации выступают объекты и связи, дополненные сообщениями. Именно эти элементы являются предметом дальнейшего рассмотрения в настоящей главе.
