Отношение ассоциации

 UML

Отношение ассоциации соответствует наличию некоторого отношения между классами. Данное отношение обозначается сплошной линией с дополнительными специальными символами, которые характеризуют отдельные свойства конкретной ассоциации. В качестве дополнительных специальных символов могут использоваться имя ассоциации, а также имена и кратность классов-ролей ассоциации. Имя ассоциации является необязательным элементом ее обозначения. Если оно задано, то записывается с заглавной (большой) буквы рядом с линией соответствующей ассоциации.

Наиболее простой случай данного отношения - бинарная ассоциация. Она связывает в точности два класса и, как исключение, может связывать класс с самим собой. Для бинарной ассоциации на диаграмме может быть указан порядок следования классов с использованием треугольника в форме стрелки рядом с именем данной ассоциации. Направление этой стрелки указывает на порядок классов, один из которых является первым (со стороны треугольника), а другой - вторым (со стороны вершины треугольника). Отсутствие данной стрелки рядом с именем ассоциации означает, что порядок следования классов в рассматриваемом отношении не определен.

В качестве простого примера отношения бинарной ассоциации рассмотрим отношение между двумя классами - классом "Компания" и классом "Сотрудник" (рис. 5.5). Они связаны между собой бинарной ассоциацией Работа, имя которой указано на рисунке рядом с линией ассоциации. Для данного отношения определен порядок следования классов, первым из которых является класс "Сотрудник", а вторым - класс "Компания". Отдельным примером или экземпляром данного отношения может являться пара значений (Петров И. И., "Рога&Копыта"). Это означает, что сотрудник Петров И. И. работает в компании "Рога&Копыта".

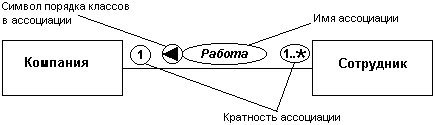

Рис. 5.5. Графическое изображение отношения бинарной ассоциации между классами

Тернарная ассоциация и ассоциации более высокой арности в общем случае называются N-арной ассоциацией (читается - "эн арная ассоциация"). Такая ассоциация связывает некоторым отношением 3 и более классов, при этом один класс может участвовать в ассоциации более чем один раз. Класс ассоциации имеет определенную роль в соответствующем отношении, что может быть явно указано на диаграмме. Каждый экземпляр N-арной ассоциации представляет собой N-арный кортеж значений объектов из соответствующих классов. Бинарная ассоциация является частным случаем N-арной ассоциации, когда значение N=2, и имеет свое собственное обозначение.

N-арная ассоциация графически обозначается ромбом, от которого ведут линии к символам классов данной ассоциации. В этом случае ромб соединяется с символами соответствующих классов сплошными линиями. Обычно линии проводятся от вершин ромба или от середины его сторон. Имя N-арной ассоциации записывается рядом с ромбом соответствующей ассоциации.

Порядок классов в N-арной ассоциации, в отличие от порядка множеств в отношении, на диаграмме не фиксируется. Некоторый класс может быть присоединен к ромбу пунктирной линией. Это означает, что данный класс обеспечивает поддержку свойств соответствующей N-арной ассоциации, а сама N-арная ассоциация имеет атрибуты, операции и/или ассоциации. Другими словами, такая ассоциация, в свою очередь, является классом с соответствующим обозначением в виде прямоугольника и является самостоятельным элементом языка UML - ассоциацией-классом (Association Class). N-арная ассоциация не может содержать символ агрегации ни для какой из своих ролей.

В качестве примера конкретной тернарной ассоциации рассмотрим отношение между тремя классами: "Футбольная команда", "Год" и "Игра". Данная ассоциация указывает на наличие отношения между этими тремя классами, которое может представлять информацию об играх футбольных команд в национальном чемпионате в течение нескольких последних лет (рис. 5.6).

Как уже упоминалось, отдельный класс ассоциации имеет собственную роль в отношении. Эта роль может быть изображена графически на диаграмме классов. С этой целью в языке UML вводится в рассмотрение специальный элемент - конец ассоциации (Association End), который графически соответствует точке соединения линии ассоциации с отдельным классом. Конец ассоциации является частью ассоциации, но не класса. Каждая ассоциация имеет два или больше концов ассоциации. Наиболее важные свойства ассоциации указываются на диаграмме рядом с этими элементами ассоциации и должны перемешаться вместе с ними.

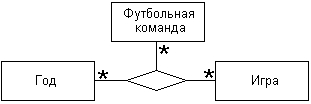

Рис. 5.6. Графическое изображение тернарной ассоциации между тремя классами

Одним из таких дополнительных обозначений является имя роли отдельного класса, входящего в ассоциацию. Имя роли представляет собой строку текста рядом с концом ассоциации для соответствующего класса. Она указывает специфическую роль, которую играет класс, являющийся концом рассматриваемой ассоциации. Имя роли не является обязательным элементом обозначений и может отсутствовать на диаграмме.

Следующий элемент обозначений - кратность отдельных классов, являющихся концами ассоциации. Кратность отдельного класса обозначается в виде интервала целых чисел, аналогично кратности атрибутов и операций классов. Интервал записывается рядом с концом ассоциации и для N-арной ассоциации означает потенциальное число отдельных экземпляров или значений кортежей этой ассоциации, которые могут иметь место, когда остальные N-1 экземпляров или значений классов фиксированы.

Так, для рассмотренного ранее примера (см. рис. 5.5) кратность "1" для класса "Компания" означает, что каждый сотрудник может работать только в одной компании. Кратность "1..*" для класса "Сотрудник" означает, что в каждой компании могут работать несколько сотрудников, общее число которых заранее неизвестно и ничем не ограничено. Заметим, что вместо кратности "1..*" записать только символ "*" нельзя, поскольку последний означает кратность "0..*". Для данного примера это означало бы, что отдельные компании могут совсем не иметь сотрудников в своем штате. Но такая кратность вполне приемлема в других ситуациях, как это видно из рассмотренного выше примера (рис. 5.6).

Что касается других свойств отношения, ассоциации, то в случае их наличия, они могут рассматриваться в качестве атрибутов класса ассоциации и могут быть указаны на диаграмме обычным для класса способом в соответствующей секции прямоугольника класса.

Частным случаем отношения ассоциации является так называемая исключающая ассоциация (Xor-association). Семантика данной ассоциации указывает на тот факт, что из нескольких потенциально возможных вариантов данной ассоциации в каждый момент времени может использоваться только один ее экземпляр. На диаграмме классов исключающая ассоциация изображается пунктирной линией, соединяющей две и более ассоциации, рядом с которой записывается строка-ограничение "{хог}".

Например, счет в банке может быть открыт для клиента, в качестве которого может выступать физическое лицо (индивидум) или компания, что изображается с помощью исключающей ассоциации (рис. 5.7).
Рис. 5.7. Графическое изображение исключающей ассоциации между тремя классами

Специальной формой или частным случаем отношения ассоциации является отношение агрегации, которое, в свою очередь, тоже имеет специальную форму - отношение композиции. Поскольку эти отношения имеют свои специальные обозначения и относятся к базовым понятиям языка UML, рассмотрим их последовательно.
