Связи

 UML

Связь (link) является экземпляром или примером произвольной ассоциации. Связь как элемент языка UML может иметь место между двумя и более объектами. Бинарная связь на диаграмме кооперации изображается отрезком прямой линии, соединяющей два прямоугольника объектов (см. рис. 9.7). На каждом из концов этой линии могут быть явно указаны имена ролей данной ассоциации. Рядом с линией в ее средней части может записываться имя соответствующей ассоциации.

Связи не имеют собственных имен, поскольку полностью идентичны как экземпляры ассоциации. Другими словами, все связи на диаграмме кооперации могут быть только анонимными и записываются без двоеточия перед-именем ассоциации. Для связей не указывается также и кратность. Однако другие обозначения специальных случаев ассоциации (агрегация, композиция) могут присутствовать на отдельных концах связей. Например, символ связи типа "композиция" между мультиобъектом "Принтер" и отдельным объектом "Принтер" (см. рис. 9.7).


Стереотипы связей

Связь может иметь некоторые стереотипы, которые записываются рядом с одним из ее концов и указывают на особенность реализации данной связи. В языке UML для этой цели могут использоваться следующие стереотипы:

  • "association" - ассоциация (предполагается по умолчанию, поэтому этот стереотип можно не указывать).
  • "parameter" - параметр метода. Соответствующий объект может бытьч только параметром некоторого метода.
  • "local" - локальная переменная метода. Ее область видимости ограничена только соседним объектом.
  • "global" - глобальная переменная. Ее область видимости распространяется на всю диаграмму кооперации.
  • "self - рефлексивная связь объекта с самим собой, которая допускает передачу объектом сообщения самому себе. На диаграмме кооперации рефлексивная связь изображается петлей в верхней части прямоугольника объекта.

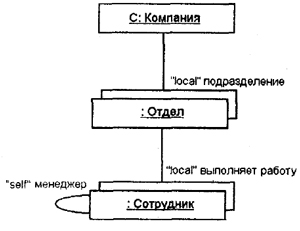

Некоторые примеры связей с различными стереотипами изображены на рис. 9.9. Здесь представлена обобщенная схема некоторой конкретной компании с именем "С", которая состоит из отделов (анонимный мультиобъект "Отдел"). Последние, в свою очередь, состоят из сотрудников (анонимный мультиобъект "Сотрудник"). Рефлексивная связь указывает на тот факт, что менеджер отдела является в то же время и его сотрудником.

Рис. 9.9. Графическое изображение связей с различными стереотипами

Примечание
Поскольку на данной диаграмме отсутствуют сообщения, то она не является, строго говоря, диаграммой кооперации. Скорее это специальный случай диаграммы классов, который иногда называют диаграммой объектов. В случае N-арной связи эта связь изображается аналогично N-арной ассоциации с использованием символа ромба.
