Пример построения диаграммы кооперации

 UML

В качестве примера рассмотрим построение диаграммы кооперации для моделирования процесса телефонного разговора с использованием обычной телефонной сети (см. главу ф. Напомним, что объектами в этом примере являются два абонента а и Ь, два телефонных аппарата с и
На начальном этапе изобразим все объекты и связи между ними на диаграмме кооперации при помощи соответствующих обозначений (рис. 9.11). Заметим, что первый телефонный аппарат изображен как активный объект, а второй - как пассивный.

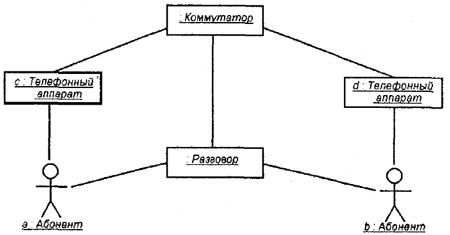

Рис. 9.11. Начальный фрагмент диаграммы кооперации для примера моделирования обычного телефонного разговора

В последующем необходимо специфицировать все связи на этой диаграмме, указав на их концах необходимую информацию в форме ролей связей. Дополненный таким образом вариант диаграммы кооперации изображен ниже (рис. 9.12). Заметим, что для объекта "Разговор" указано помеченное значение {transient}, которое означает, что этот объект создается в процессе выполнения объемлющего процесса и уничтожается до его завершения. Напомним, что помеченные значения (tagged values) являются стандартными элементами языка UML.

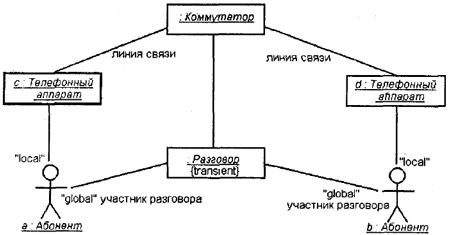

Рис. 9.12. фрагмент диаграммы кооперации, дополненный стереотипами ролей связей, именами ассоциаций и помеченным значением объекта

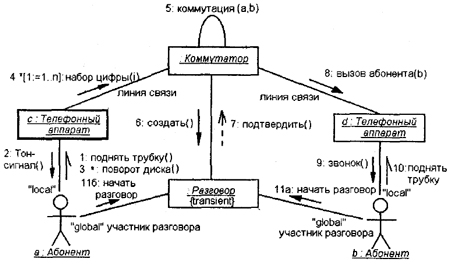

Рис. 9.13. Окончательный вариант диаграммы кооперации для моделирования телефонного разговора

Наконец, на диаграмму кооперации необходимо нанести все сообщения, указав их порядок и семантические особенности. Окончательный фрагмент диаграммы кооперации изображен на рис. 9.13 и содержит, строго говоря, модель кооперации только для начала разговора. Эта диаграмма может быть дополнена сообщениями, необходимыми для окончания разговора, что читателям предлагается выполнить самостоятельно в качестве упражнения.

Как нетрудно заметить, диаграмма кооперации для примера с телефонным разговором не содержит ни временных особенностей передачи сообщений, ни особенностей жизненного цикла участвующих в данной кооперации объектов. Поэтому может быть принято решение о том, что она является избыточной при наличии построенной диаграммы последовательности. Этот факт не вызывает сомнений в тех случаях, когда структура взаимодействующих объектов является достаточно тривиальной.

Если же взаимодействующие объекты образуют между собой различные типы отношений-ассоциаций (композиция, агрегация), то диаграмма кооперации оказывается необходимым представлением модели на всех ее уровнях.
