Зависимости

 UML

В общем случае отношение зависимости также было рассмотрено ранее (см. главу "Диаграмма классов"). Напомним, что зависимость не является ассоциацией, а служит для представления только факта наличия такой связи, когда изменение одного элемента модели оказывает влияние или приводит к изменению другого элемента модели. Отношение зависимости на диаграмме компонентов изображается пунктирной линией со стрелкой, направленной от клиента (зависимого элемента) к источнику (независимому элементу).

Зависимости могут отражать связи модулей программы на этапе компиляции и генерации объектного кода. В другом случае зависимость может отражать наличие в независимом компоненте описаний классов, которые используются в зависимом компоненте для создания соответствующих объектов. Применительно к диаграмме компонентов зависимости могут связывать компоненты и импортируемые этим компонентом интерфейсы, а также различные виды компонентов между собой.

В первом случае рисуют стрелку от компонента-клиента к импортируемому интерфейсу (рис. 10.4). Наличие такой стрелки означает, что компонент не реализует соответствующий интерфейс, а использует его в процессе своего выполнения. Причем на этой же диаграмме может присутствовать и другой компонент, который реализует этот интерфейс. Так, например, изображенный ниже фрагмент диаграммы компонентов представляет информацию о том, что компонент с именем "main.exe" зависит от импортируемого интерфейса I Dialog, который, в свою очередь, реализуется компонентом с именем "image.java". Для второго компонента этот же интерфейс является экспортируемым.

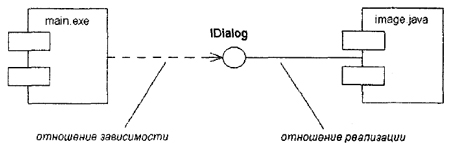

Рис. 10.4. Фрагмент диаграммы компонентов с отношением зависимости

Заметим, что изобразить второй компонент с именем "image.java" в форме варианта примечания нельзя именно в силу того факта, что этот компонент реализует интерфейс.

Другим случаем отношения зависимости на диаграмме компонентов является отношение между различными видами компонентов (рис. 10.5). Наличие подобной зависимости означает, что внесение изменений в исходные тексты программ или динамические библиотеки приводит к изменениям самого компонента. При этом характер изменений может быть отмечен дополнительно.

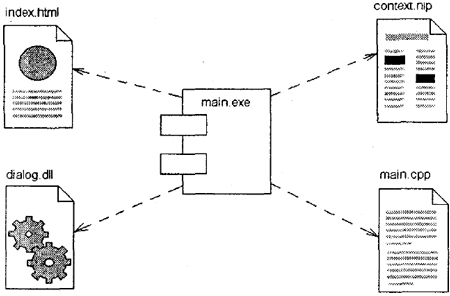

Рис. 10.5. Графическое изображение отношения зависимости между компонентами

Наконец, на диаграмме компонентов могут быть представлены отношения зависимости между компонентами и реализованными в них классами. Эта информация имеет важное значение для обеспечения согласования логического и физического представлений модели системы. Разумеется, изменения в структуре описаний классов могут привести к изменению компонента. Ниже приводится фрагмент зависимости подобного рода, когда некоторый компонент зависит от соответствующих классов.

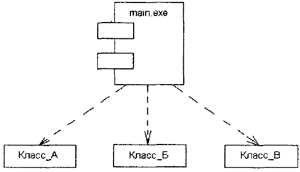

Рис. 10.6. Графическое изображение зависимости между компонентом и классами

Следует заметить, что в данном случае из диаграммы компонентов не следует, что классы реализованы этим компонентом. Если требуется подчеркнуть, что некоторый компонент реализует отдельные классы, то для обозначения компонента используется расширенный символ прямоугольника. При этом прямоугольник компонента делится на две секции горизонтальной линией. Верхняя секция служит для записи имени компонента, а нижняя секция - для указания дополнительной информации (рис. 10.7).

Рис. 10.7. Графическое изображение компонента с дополнительной информацией о реализуемых им классах

Внутри символа компонента могут изображаться другие элементы графической нотации, такие как классы (компонент уровня типа) или объекты (компонент уровня экземпляра). В этом случае символ компонента изображается таким образом, чтобы вместить эти дополнительные символы. Так, например, изображенный ниже компонент (рис. 10.8) является экземпляром и реализует три отдельных объекта.

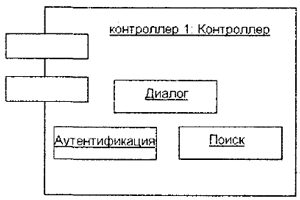

Рис. 10.8. Графическое изображение компонента уровня экземпляра, реализующего отдельные объекты

Объекты, которые находятся в отдельном компоненте-экземпляре, изображаются вложенными в символ данного компонента. Подобная вложенность означает, что выполнение компонента влечет выполнение соответствующих объектов. Другими словами, существование компонента в течение времени исполнения программы обеспечивает существование, а возможно, и доступ всех вложенных в него объектов. Что касается доступа к этим объектам, то он может быть дополнительно специфицирован с помощью квантификаторов видимости, подобно видимости пакетов. Содержательный смысл видимости может отличаться для различных видов пакетов.

Так, для компонентов с исходным текстом программы видимость может означать возможность внесения изменений в соответствующие тексты программ с их последующей перекомпиляцией. Для компонентов с исполняемым кодом программы видимость может характеризовать возможность запуска на исполнение соответствующего компонента или вызова реализованных в нем операций или методов.
